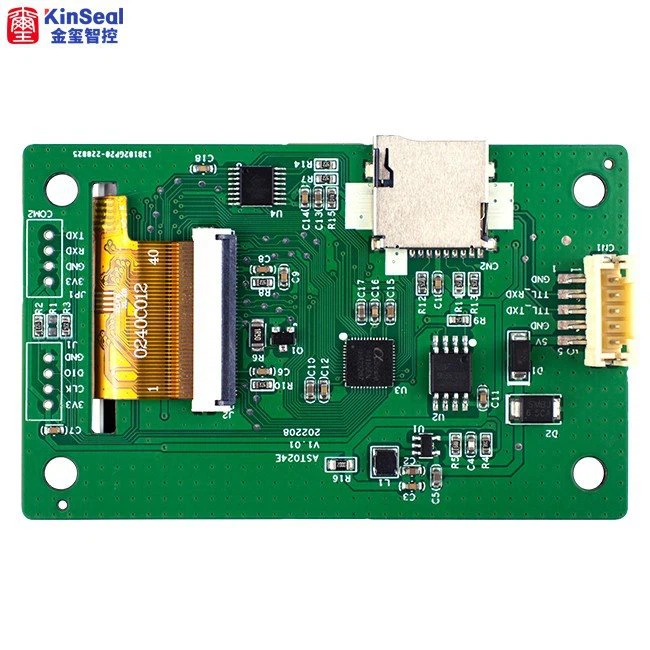

Ознайомлення з продуктом
2,4-дюймова система HMI з послідовним портом постачається з багатою бібліотекою об’єктів і графікою, ви також можете налаштовувати графіку та підтримувати імпорт зображень, таких як формати BMP, JPG і GIF, і ви можете малювати різні промислові інтерфейси, як вам подобається . По-друге, наша система також має багаті методи підключення анімації, такі як блимання, заповнення, переміщення тощо, щоб зробити інтерфейс яскравим та інтуїтивно зрозумілим. Нарешті, наші продукти все ще мають хорошу якість, ми раді клієнтам проконсультуватися або придбати.
Характеристика продукту
2,4-дюймовий послідовний порт HMI підключається до мережі за допомогою порту Ethernet, і кілька комп’ютерів в одній локальній мережі можуть бути підключені до браузера одночасно, а сенсорний дисплей і керування можуть бути реалізовані на стороні комп’ютера. По-друге, ми також маємо багаторівневу конфігурацію безпеки, яка може спільно забезпечити безпеку роботи проекту конфігурації через керування користувачами та кооперацію зон безпеки. Нарешті, наші продукти характеризуються чіткою якістю зображення.
Модель продукту
ASTE024RTS
Модель | Технічні характеристики |
ASTE024RTS | 2,4-дюймовий послідовний порт hmi, DC 5V, 4Mbyte Flash, зв'язок TTL, з TP |
АСТ Е 024НЦ | 2,4-дюймовий послідовний порт hmi, DC 5V, 4Mbyte Flash, зв'язок TTL, без TP |
Розміри продукту
Розмір дисплея | Номер продукту | Габаритний розмір | Розмір отвору для гвинта | Розмір рідкокристалічного екрана | Ефективна площа РК-дисплея | Максимальна товщина |
2,4 дюйма | АСТ Е 024 | 48,5 мм × 78,5 мм × 11 мм | 36,5 мм × 68,5 мм | 60,29 x 42,72 мм | 48,96 x 36,72 мм | 11 мм |
Параметри продукту
Технічні характеристики продукту | ||
Продуктивність обладнання | Модель | ASTE024RTS / ASTE024NTS |
Дисплей | 2,4" TFT LCD | |
Колір | 655,35 млн | |
Яскравість | 250 кд/м2 | |
Підсвічування | світлодіодний | |
Термін служби світлодіодів | 20,000 годин | |
Сенсорний екран | ASTE024RTS підтримує 4-дротовий промисловий електронний сенсорний екран (твердість поверхні 4H) | |
ЦП | 96 МГц M0 | |
Пам'ять | 4 Мбайт SPI НІ Flash | |
РТК | Жодного | |
Ethernet | Жодного | |
Збереження даних при вимкненому живленні | Не підтримує | |
порт USB | Жодного | |
Спосіб завантаження програми | Завантаження SD-карти | |
U диск | Не підтримує | |
Комунікаційний порт | ASTE024RTS: повний послідовний зв'язок TTL (з дотиком) | |
Електричні характеристики | номінальна потужність | 0.5W |
Номінальна напруга | 5 В постійного струму (антиреверсне підключення не підтримується) | |
Екологічні характеристики | Робоча температура | -10 градусів ~50 градусів |
Температура зберігання | - 30 градусів ~70 градусів | |
вологість середовища | 10~90 відсотків RH (без конденсації) | |
стійкість до ударів | 10-25Гц (напрямки X, Y, Z, 2g/30 хвилин) | |
метод охолодження | природне повітряне охолодження | |
Розмір отвору | 36,5 мм × 68,5 мм | |
Розміри | 48,5 мм × 78,5 мм × 11 мм | |
Маса нетто всієї машини | 33g | |
Діапазон швидкості передачі даних | Підтримка діапазону швидкості передачі 1200-230400 | |
Картина | Підтримує до 8 екранів (до 25 елементів керування на екрані) | |
Порт зовнішньої клавіатури—— ③ | |||
Пін | Визначення | Блок живлення | Опис функції |
1 | 3.3V | Позитивне живлення | |
2 | КЛК | годинник IIC | |
3 | ДІО | дані IIC | |
4 | GND | Мінус живлення | |
